THS-31DC 長距離HD-SDIタイプ用トランスミッター
・1本の同軸ケーブルに電源+映像を重畳伝送
・メガピクセルカメラに駆動用電源を供給(DC 12V、最大10W)
・5C-FBケーブルでEX-SDI 信号を430m伝送可能
・自動線路診断による安全な電源伝送
・専用リピーターを使用して伝送距離を延長:THS-21R(350m追加延長)
・同軸ケーブルのみ敷設することによる施工生産性の向上(30~50%削減)
・他伝送媒体(光、HDMI)に比べて安価な同軸ケーブルを使用
・対応解像度: 720p24/25/30/50/60, 1080i50/60, 1080p24/25/30/50/60
※最大伝送可能距離は使用するカメラや同軸ケーブル、設置状態による影響をうける為、あくまで目安となります。

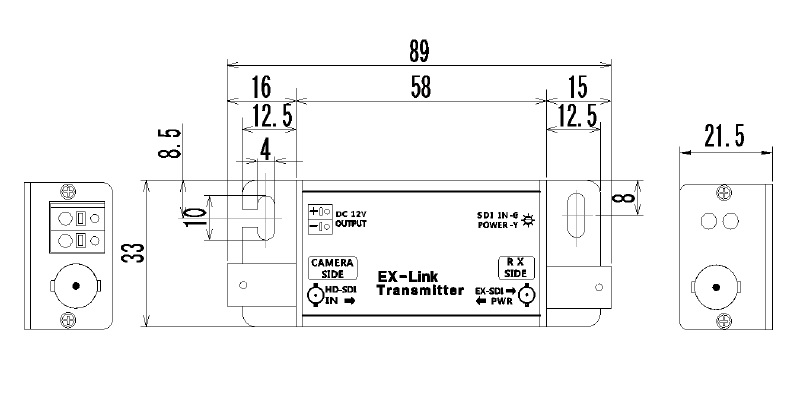

製品詳細図
製品仕様
型式 THS-31DC
入力信号 HD-SDI
出力信号 EX-SDI
出力最大伝送可能距離 430m (EX-SDI), (5C-FB時)
接続Port
SDI入力 75Ω 、BNC-F
SDI出力 75Ω 、BNC-F
電源入力端子 2Pin 端子台
LED
HD-SDI :緑色 点灯: 映像受信時
電源 :黄色 点灯: 電源入力時
入力電源 COAX DC24~48V(VP DC48V IN)
消費電流 1.5W (Idle Mode)
電源出力 DC12V, MAX 0.83A (10W)
動作温度・湿度  -10℃~50℃ 湿度80%以下(但し、結露しないこと)
外形寸法 89(W)×33(H)×21.5(D)mm
質量 54g
付属品 取扱説明書、DCプラグケーブル
