THS-21R 長距離HD-SDIタイプ用リピーターユニット
･5C-FBケーブル基準で290m(HD: 1.485G)を伝送可能
･安全性を考慮してサージ保護機能を内蔵
･1本の同軸ケーブルにSDI + 電源重畳(PoC)伝送
送信機と受信機の間に入れて使用する場合のみ電源重畳(PoC)動作可能
･小型/軽量のアルミニウムケースを採用
･重複使用して伝送距離を延長可能
※最大伝送可能距離は使用するカメラや同軸ケーブル、設置状態による影響をうける為、あくまで目安となります。
･安全性を考慮してサージ保護機能を内蔵
･1本の同軸ケーブルにSDI + 電源重畳(PoC)伝送
送信機と受信機の間に入れて使用する場合のみ電源重畳(PoC)動作可能
･小型/軽量のアルミニウムケースを採用
･重複使用して伝送距離を延長可能
※最大伝送可能距離は使用するカメラや同軸ケーブル、設置状態による影響をうける為、あくまで目安となります。
 |
 |

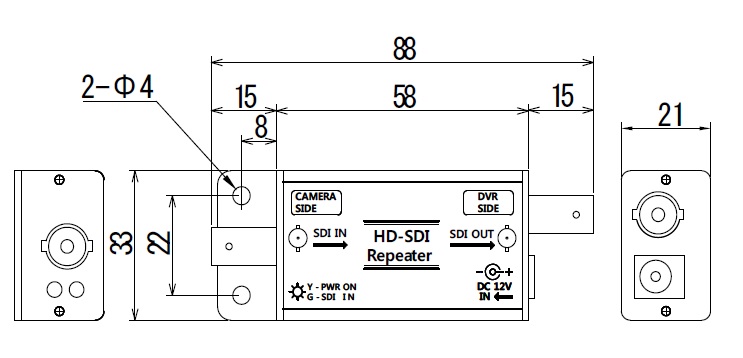

製品詳細図
製品仕様
| 型式 | THS-21R | ||||||
|---|---|---|---|---|---|---|---|
| 入力信号 | EX-SDI/HD-SDI | ||||||
| 出力信号 | EX-SDI/HD-SDI | ||||||
| 最大伝送可能距離 | 5C-FB 290m (Full HD) | ||||||
| 接続Port |
|
||||||
| LED |
|
||||||
| 消費電力 | DC 12V / 2.5W | ||||||
| 入力電源 | DC 12V / 0.5A | ||||||
| 動作温度/湿度 | -10℃～50℃ 湿度80％以下（但し、結露しないこと） | ||||||
| 外形寸法 | 88（W）×33（H）×21（D）ｍｍ | ||||||
| 質量 | 100ｇ | ||||||
| 付属品 | 取扱説明書 |
※長距離配線（リピーターを5台以上接続する場合）で電圧降下の可能性がある場合の補助電源として使用します。
