THS-81PS 長距離HD-SDIタイプ用ワンケーブル電源ユニット
• 1本の同軸ケーブルに電源+映像を重畳伝送
• メガピクセルカメラに駆動用電源を供給(DC 12V、最大10W)
• S-5C-FBケーブルでEX-SDI 信号を380m伝送可能
• EX-SDI/HD-SDIを自動認識
• 専用リピーターを使用して伝送距離を延長(最大330m)
• 同軸ケーブルのみ敷設することによる施工生産性の向上(30~50%削減)
• 他伝送媒体(光、HDMI)に比べて安価な同軸ケーブルを使用
• 対応解像度: 720p 25/30/50/60, 1080i50/60, 1080p24/25/30
製品詳細図

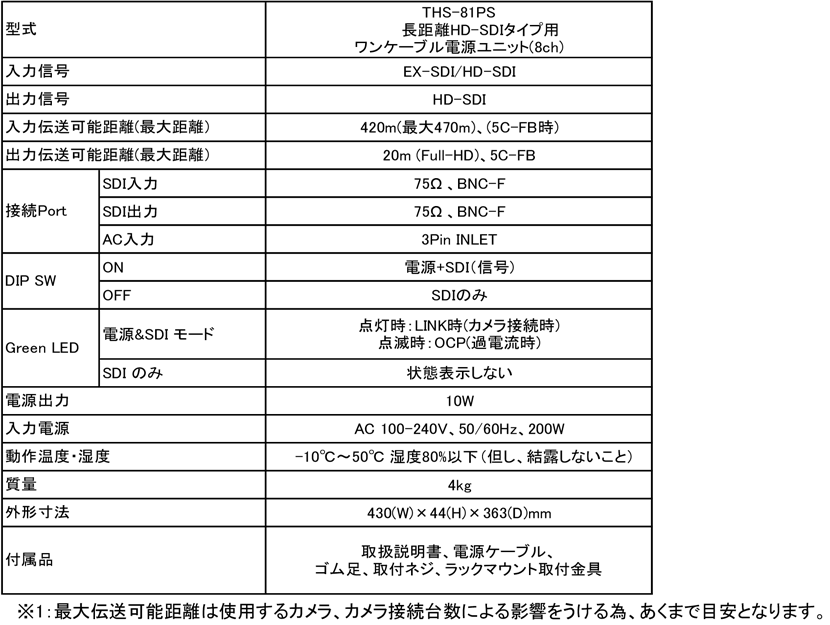

製品仕様
型式 THS-81PS
入力信号 EX-SDI
出力信号 HD-SDI(1.5G)
入力伝送可能距離(最大距離) 420m(最大470m), (S-5C-FB基準)
出力伝送可能距離(最大距離) 20m (Full-HD), 5C-HFBT(L-5CFB)
接続Port
SDI入力 75Ω、BNC-F
SDI出力 75Ω、BNC-F
AC入力 3Pin INLET
DIP SW
点灯 電源+ SDI(信号)
消灯 SDI のみ
Green LED
電源 & SDI MODE 点灯時: LINK時(THS-3DC, THS-2R 連結時) 点滅時: OCP(過電流時)
SDIのみ 状態表示しない
電源出力 10W
入力電源 AC 100 ‒ 240V, 50/60Hz、200W
動作温度/湿度 -10℃~50℃ 湿度80%以下(但し、結露しないこと)
質量 4Kg
外形寸法 430(W) x 44(H) x 363(D)mm
付属品 取扱説明書、電源ケーブル、ゴム足、取付ネジ、ラックマウント取付金具

※1:最大伝送可能距離は使用するカメラや同軸ケーブル、設置状態による影響をうける為、あくまで目安となります。
