HDSHI 用
THS-11PS 長距離HD-SDIタイプ用ワンケーブル電源ユニット
• 1本の同軸ケーブルに電源+映像を重畳伝送
• メガピクセルカメラに駆動用電源を供給(DC 12V、最大10W)
• S-5C-FBケーブルでEX-SDI 信号を380m伝送可能
• EX-SDI/HD-SDIを自動認識
• 専用リピーターを使用して伝送距離を延長(最大330m)
• 同軸ケーブルのみ敷設することによる施工生産性の向上(30~50%削減)
• 他伝送媒体(光、HDMI)に比べて安価な同軸ケーブルを使用
• 対応解像度: 720p 25/30/50/60, 1080i50/60, 1080p24/25/30

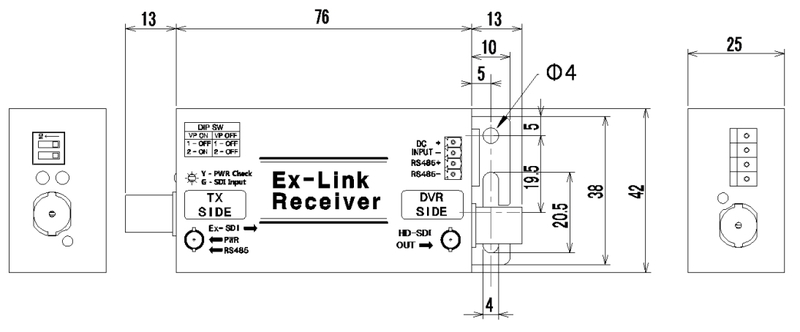

製品詳細図

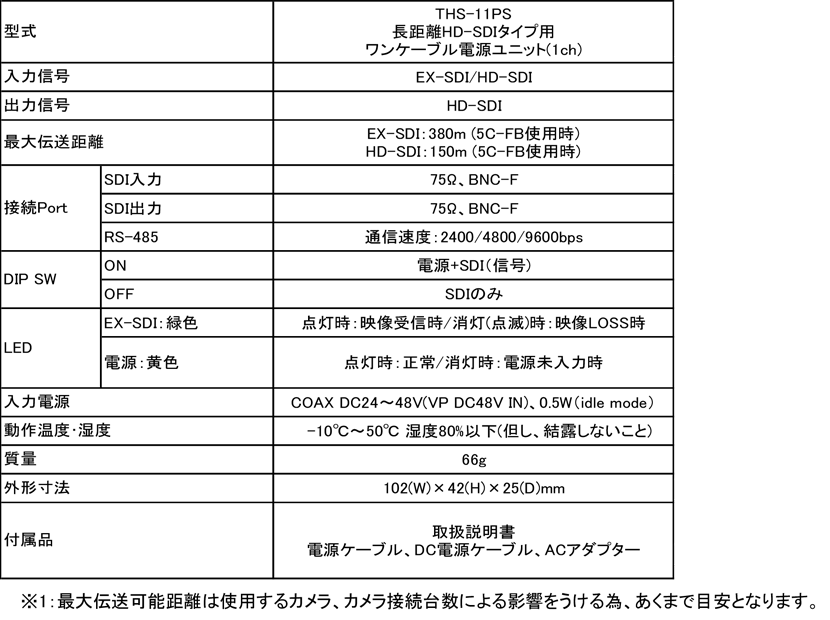

製品仕様
型式 THS-11PS
入力信号 EX-SDI/HD-SDI
出力信号 HD-SDI
最大伝送距離 EX-SDI: 380m (S-5C-FB使用時)
HD-SDI: 150m (S-5C-FB使用時)
接続Port
SDI入力 75Ω、BNC-F
SDI出力 75Ω、BNC-F
RS-485 通信速度:2400/4800/9600
DIP SW
ON 電源+ SDI(信号)
OFF SDI のみ
LED
EX-SDI:緑色 点灯時: 映像受信時 / 消灯(点滅)時: 映像LOSS時
電源:黄色 点灯時: 正常 / 消灯時:電源未入力時
入力電源 COAX DC24~48V(VP DC48V IN) 、0.5W(idle mode)
動作温度/湿度 -10℃~50℃ 湿度80%以下(但し、結露しないこと)
質量 66g
外形寸法 102(W) X 42(H) X 25(D)mm
付属品 取扱説明書、電源ケーブル、DC電源ケーブル、ACアダプター

※1:最大伝送可能距離は使用するカメラや同軸ケーブル、設置状態による影響をうける為、あくまで目安となります。
