TNV-8004/TNV-8008/TNV-8016 ハイブリットネットワークレコーダー
・アナログビデオ入力+ネットワークカメラ接続のハイブリッドタイプ
・ネットワークカメラはVGAからUXGA(200万画素)まで対応
・HDMI 出力、Full HD(Max.1,920×1,080p)

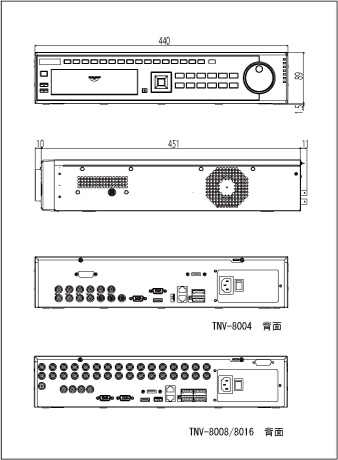

製品詳細図
製品仕様
型式 TNV-8004 TNV-8008 TNV-8016
ビデオ圧縮方式 H.264
アナログビデオ入力 4ch BNC(1.0Vp-p,75 Ω)
PAL/NTSC 選択方式
8ch BNC(1.0Vp-p,75 Ω)
PAL/NTSC 選択方式
16ch BNC(1.0Vp-p,75 Ω)
PAL/NTSC 選択方式
IP ビデオ入力 8ch 16ch 32ch
コンポジットビデオ入力 最大8ch(アナログビデオ+ IP ビデオ) 最大16ch(アナログビデオ+ IP ビデオ) 最大32ch(アナログビデオ+ IP ビデオ)
入力帯域幅 最大20Mbps 最大40Mbps 最大80Mbps
音声圧縮方式 OGG Vorbis 音声圧縮方式
音声入力 4ch BNC(2.0Vp-p,1K Ω) 8ch BNC(2.0Vp-p,1K Ω) 16ch BNC(2.0Vp-p,1K Ω)
ボイストーク入力 1ch BNC(2.0Vp-p,1K Ω)
HDMI 出力 1ch 解像度:1920 x1080P/60Hz, 1920 x1080P/50Hz, 1600×1200/60HZ,
1280×1024/60Hz, 1280×720/60Hz, 1024×768/60Hz
VGA 出力 1ch 解像度:1920 x1080P/60Hz, 1600×1200/60HZ, 1280×1024/60Hz, 1280×720/60Hz, 1024×768/60Hz
録画解像度(IP ビデオ入力) 1600 x1200(UGXA)/1600 x 900(HD900)/1280 x 960(XVGA)/1280×720(720P)/800×600(SVGA)/704×480(4CIF)/
640×480(VGA)/352×240(CIF)/352×240(QVGA)/176×120(QCIF)
録画解像度(アナログビデオ入力) 704×480(4CIF)/704×240(2CIF), 352×240(CIF)/176×120(QCIF)
アナログビデオ出力 1ch BNC(1.0Vp-p,75 Ω),PAL:704 x 576 NTSC 704 x 480
スポット出力 1ch BNC(1.0Vp-p,75 Ω),PAL:704 x 576 NTSC 704 x 480
フレームレート 25fps(PAL)/30fps(NTSC)
ビデオビットレート 32 Kbps-2048 Kbps, 又はユーザー定義(最大8192Kbps)
音声出力 2ch BNC(linear,600 Ω)
音声ビットレート 16Kbps
デュアルストリーム 対応
ストリームタイプ ビデオ、ビデオ&音声
同時再生 4ch 16ch
SATA SATA インターフェイスx 8
ハードディスク HDD(2TB)x1 標準装備(最大3TB x 8 24TB まで増設可能)
ネットワークインターフェイス RJ-45 x 2 1000Base-T/100Base-TX/10Base-T(自動認識)
シリアルインターフェイス 1 系統:RS-232 インターフェイス(パラメータ設定、メンテナンス) 1 系統:RS-485 インターフェイス(PTZ コントロール)
1 系統:RS-485 キーボードインターフェイス(キーボード制御)
USB USB2.0 x 2
アラーム入力 4 16
アラーム出力 2 4
電源・消費電力 100 ~ 240VAC、6.3A、50 ~ 60Hz / 最大65W(標準HDD2TB 装着時)
動作周辺温度/ 湿度 -10℃~ 55℃ / 10%~ 90%(但し、結露しないこと)
外形寸法 440(W) × 90.5(H) × 472(D)
質量 約10Kg(標準HDD2TB 装着時)
付属品 取扱説明書、ソフトウェアCD、電源ケーブル、マウス、リモコン、単4 乾電池x 2、
増設用SATA ケーブル、HDD 取付用ビス、ラックマウント金具
