電源分離配線用電源(DC12V)
TPS-60 電源分離配線用カメラ電源
・5A大容量のスイッチング電源ユニット
・電圧可変ボリューム(DC12V~13.2Vまで)搭載
・最大8口の接続用ターミナル搭載
 ※接続する機器の消費電流により台数は変わります
・電源ON時のLED表示付き

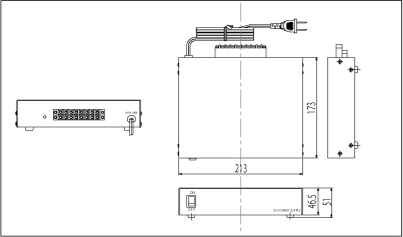

製品詳細図
製品仕様
型式 TPS-60
定格入力電圧/周波数 AC100V 50/60Hz
入力電圧範囲 AC85~115V/47~63Hz
定格出力電圧、電流 DC12.0V 5A
可変出力電圧範囲 DC11.7~13.4V(Typ.)(入力電圧範囲、DC0~5A負荷時)
定格入力電流(V RANGEがmin時) 1.24A±20%(定格入出力時)
定格入力容量(V RANGEがmin時) 124VA±20%(定格入出力時)
耐電圧 ACプラグ~出力端子間AC1.5kV/1分間(又はAC1.8kV/1秒(但し、カットオフ電流は10mAとする))
絶縁抵抗 ACプラグ~出力端子間DC500Vにて100MΩ以上
過電圧保護 出力電圧の115%min、で動作
過電流保護 負荷電流が8A付近で、出力が停止されること。
出力端子 8台接続用端子台
使用温度範囲 0℃~40℃
使用/保存湿度範囲 10~90%(結露しないこと)
安全規格 PSE対応
外形寸法 213(W)×51(H)×198(173)(D)mm
質量 約1550g
付属品 取扱説明書
プラグ
コード長
