HDSHI 用
THS-1PS リピーター用電源ワンケーブルユニット
・電源重畳ON/OFF切替スイッチ付(※OFFの場合はリピーターユニットとしてお使いいただけます)
・同軸ケーブル1本でHD-SDIカメラの配線が可能。(※弊社2way方式のHD-SDIカメラ使用時)
・1入力、4入力、8入力と様々な環境に対応。

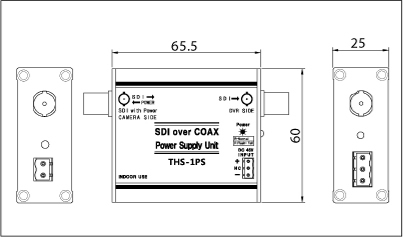

製品詳細図
製品仕様
型式 THS-1PS
入力信号 SDI
出力信号 SDI
入力最大伝送可能距離
出力最大伝送可能距離
接続Port
SDI入力 75Ω、BNC-F(低反射損失適用)
SDI出力 75Ω、BNC-F(低反射損失適用)
電源入力端子 3Pin 端子台
AC入力
DIP SW
ON
OFF
Green LED
POWER & SDI MODE
SDI Only MODE
Power(RED LED) 正常時: 点灯 , 異状時: 点滅
電源方式 DC48V±10%
入力電源
動作温度/湿度 -10℃~50℃ 湿度80%以下(但し、結露しないこと)
質量 100g
外形寸法 65.5(W)×60(H)×25(D)mm
付属品 取扱説明書、ACアダプター 入力:AC 110~240V、出力:DC+48V/1.04A
