HDSHI 用
THS-3DC リピータ用ダウンコンバータ
・HD-SDIカメラ等の機器を同軸ケーブルで長距離配線します
・各リピーター間は電源重畳(ワンケーブル)接続が可能です
・リピーター間伝送距離:1.485G: 150m( 2.97 Gで100m)

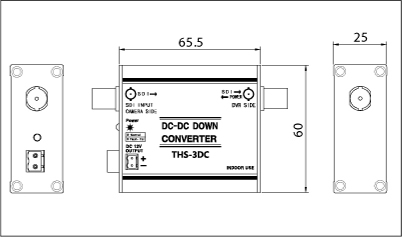

製品詳細図
製品仕様
型式 THS-3DC
入力信号 HD-SD(I SMPTE292、SMPTE424) 280/720p、1920/1080(50/60i、25/30p、50/60p)
出力信号
HD-SDI出力
HDMI出力設定
電源重畳設定
( SDI入力端子に電源を供給)
DIP SW 設定
接続Port
SDI入力 75Ω、BNC-F(低反射損失適用)
SDI出力 75Ω、BNC-F(低反射損失適用)
HDMI出力端子
電源入力端子
電源出力端子 2Pin 端子台
LED
SDI(Green)
Power(RED LED)
Power(RED LED) 正常時: 点灯 , 異状時: 点滅(DC12V出力状態表示)
電源方式
消費電力(電源 未伝送時)
電源出力 DC +12V/0.67A(8W) (THS-4PS/8PS 適用時: 6W)
動作温度/湿度 -10℃~50℃ 湿度80%以下(但し、結露しないこと)
外形寸法 65.5(W)×60(H)×25(D)mm
質量 100g
付属品 取扱説明書
