HDSHI 用
THS-2R 1CHリピーターユニット
・HD-SDIカメラ等の機器を同軸ケーブルで長距離配線します
・各リピーター間は電源重畳(ワンケーブル)接続が可能です
・リピーター間伝送距離:1.485G: 150m( 2.97 Gで100m)

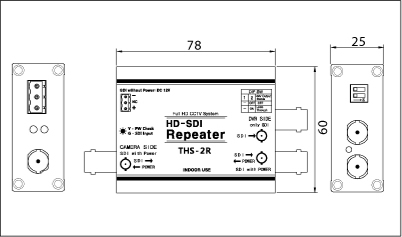

製品詳細図
製品仕様
型式 THS-2R
入力信号(Camera Side) SDI ,VP 機能含む
出力信号(DVR Side) 1 SDI ,VP 機能含む
出力信号(DVR Side) 2 SDI信号出力のみ
接続Port
SDI入力 SDI出力 補助電源入力端子※
75Ω、BNC-F(低反射損失適用) 75Ω、BNC-F(低反射損失適用) 3Pin 端子台
LED
SDI(Green) Power(RED LED)
受信時:点灯 正常時: 点灯 , 異状時: 点滅
DIP SW(DC 48V 制御)
SW1 SW2
使用しない ON:DC 48V 電源転送、OFF:DC48V 電源遮断
消費電力 2.5W (MAX)
補助電源入力可能範囲※ DC +12V/1A~+48V/1A
動作温度/湿度  -10℃~40℃ 湿度80%以下(但し、結露しないこと)
外形寸法 78(W)×60(H)×25(D)mm
質量 120g
付属品 取扱説明書

※長距離配線(リピーターを5台以上接続する場合)で電圧降下の可能性がある場合の補助電源として使用します。
