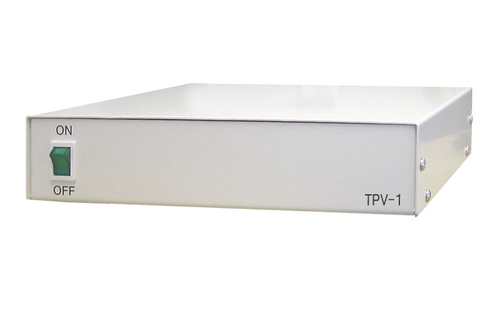

TPV-1
 |
1CHワンケーブルユニット |
特徴
同軸ケーブル1本でカメラ配線が可能
1入力、5入力、10入力と様々な環境に対応
本体の各CH毎にビデオレベル調整スイッチ搭載
1入力、5入力、10入力と様々な環境に対応
本体の各CH毎にビデオレベル調整スイッチ搭載
| 対応機種 | スイッチ | 最大配線距離 |
| TBC-918,618,608,408,TCV-818,808,TBM-1 | SHORT | 3C-2V:300m 5C-2V:500m |
| TBC-907S | SHORT | 3C-2V:80m 5C-2V:160m |
| LONG | 3C-2V:160m 5C-2V:320m |
オプション
| 形式 | ＴＰＶＲ－１ | ＴＰＶＲ－２ | ＴＰＶＲ－３ |
| 外形寸法 | ハーフブラケット： H88×W21.5×D44 mm |
Rホルダー： H42.5×W12×D201 mm |
H88×W26.5×D40 mm |
| サイドブラケット： H88×W248.5×D40 mm |
Lホルダー： H51.5×W14×D203 mm |
||
| ハーフブラケット： H88×W21.5×D44 mm |
|||
| 質 量 | 420ｇ | 290ｇ | 140ｇ |
| 適合機種 | TPV-1、5 | TPV-1、5 | TPV-10 |
製品仕様
| 型式 | TPV-1 |
| カメラ入力 | 1.0Vp-p、75Ω（BNC）×1 |
| 映像出力 | 1.0Vp-p、75Ω（BNC）×1 |
| 電源電圧 | AC100V |
| 出力電圧 | DC20V/DC25V可変（切替SW） 0.4A |
| 消費電力 | 10W |
| 動作温度 | 0℃～40℃ |
| 最大配線距離 | TBC307,407,507,607,TCV707,807,TBM-1 （スイッチSHORT側） 3C-2V：300m 5C-2V：500m TBC-907 |
| 外形寸法 | （幅）213×（高さ）55×（奥行）203mm |
| 質量 | 約2Kg |
